De KL-7, codenaam ADONIS of POLLUX, was een offline rotor codeermachines, ontwikkeld in de late jaren '40 door het Amerikaanse National Security Agency (NSA) als opvolger van de SIGABA. De machine kwam in dienst in 1952. ADONIS en POLLUX waren twee verschillende vercijferingsprocedures voor de KL-7. De KL-7 werd gecompromitteerd door John Walker die de technische informatie en sleutellijsten aan de Sovjets verkocht. De KL-7 werd gebruikt door de Verenigde Staten en veel van zijn bondgenoten en deed dienst tot 1983.

De uitgang van de KL-7 werd afgedrukt of een papierstrook De KL-7 heeft acht rotors (de vierde van links is stationair) met 36 contacten elk. Tijdens zijn diensttijd werden de rotors regelmatig teruggeroepen en opnieuw bedraad. De rotors zijn geplaatst in een rotorkooi, de KLK-7, die kan verwijderd worden van de machine. Rond elke rotor zit een uitwisselbare plastic buitenring met nokken die afgetast wordt door een schakelaar die elektromagneten activeert, die op hun beurt pallen vrij geven waardoor de motor sommige rotors laat voortbewegen. Dit resulteerde in zeer onregelmatig stappende wielen.

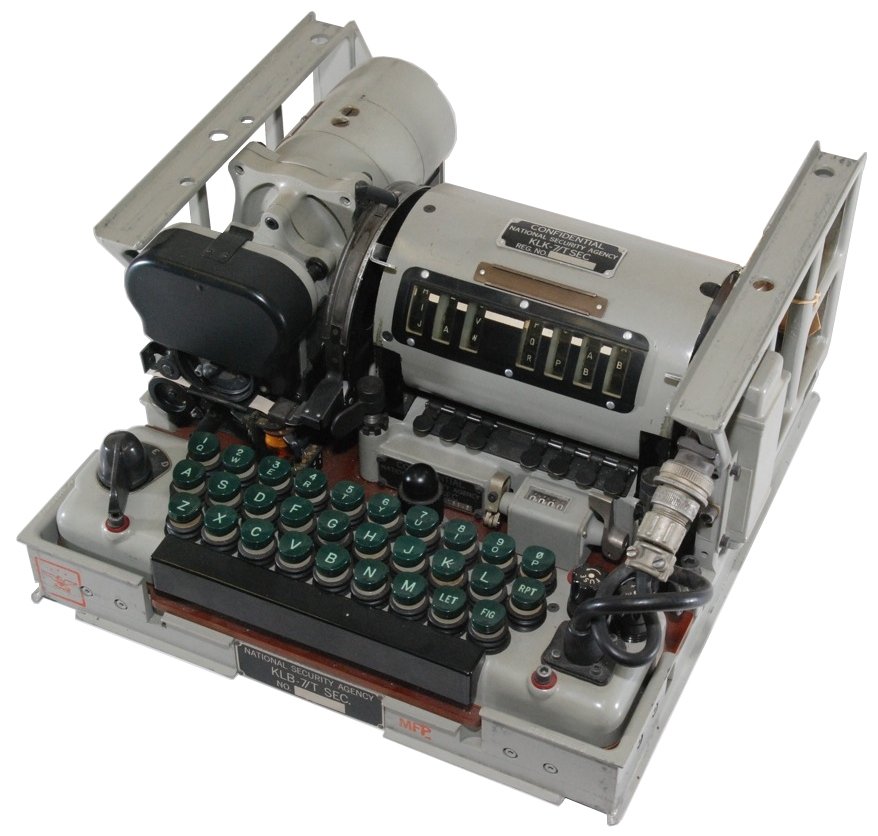

De 26 ingangs-en uitgangscontacten van de rotorkooi worden gebruikt voor vercijfering van de letters. De 10 overblijvende in-en uitgangen worden teruggeleid in de rotors (loop-back), met een zeer complex signaalverloop van de 26 letters tot gevolg. De machine was niet-reciproque. Dit was mogelijk door een schuivend schakelbord onder het toetsenbord dat ingang en uitgang van de rotors verwisselde. Details over de bedrading van de rotors en het stappenmechanisme zijn nog steeds geclassificeerd. Alle publiek toegankelijke machines, zoals deze hieronder van het Museum Verbindingsdienst, zijn zorgvuldig ontdaan van alle bedrading van de rotors.

Auteur / Copyright Image Copyright www.cryptomuseum.com Alle rechten voorbehouden
Bron Foto genomen door Paul Reuvers in het Nederlands Museum Verbindingsdienst, Nederland, 2009.
Meer informatie TSEC/KL-7 Technische en historische info
TSEC/KL-7 Simulator
KL-7 pagina op Paul Reuvers' Crypto Museum met prachtige gedetailleerde en bijkomende informatie.
KL-7 op Crypto Machines met historische en technische information en verschillende foto's.
